Cum să alegi discuri rotunde din titan industrial: un ghid al cumpărătorului

De ce discurile rotunde din titan merită premium

Raportul rezistență-greutate al titanului este aproximativ de două ori față de oțelul inoxidabil cu aproximativ 40% mai puțină greutate. Rezistența sa la coroziune în apa de mare, medii bogate în clor și fluide ale corpului uman este de neegalat de cele mai comune metale. Pentru aplicațiile industriale solicitante, aceste proprietăți justifică o majorare de preț care rulează de obicei 5–10× mai mare decât oțelul inoxidabil 316L pe kilogram.

Discurile rotunde sunt utilizate în mod special ca scaune de supapă, rotoare de pompă, semifabricate de flanșă, componente ale schimbătorului de căldură, semifabricate pentru implanturi chirurgicale și fitinguri de perete aerospațial. Geometria - plană, circulară și simetrică - le face puncte de pornire versatile pentru prelucrarea CNC.

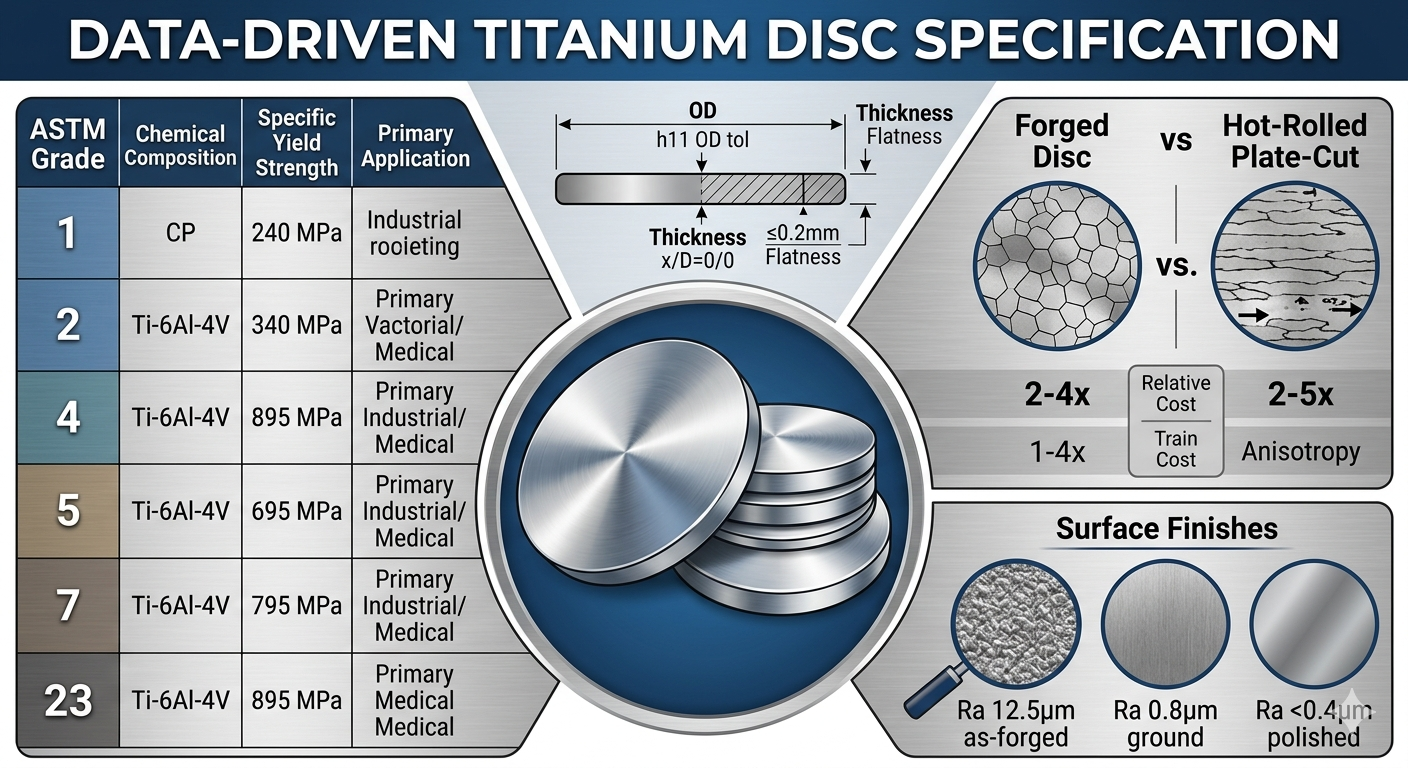

Înțelegerea gradelor de titan: cea mai importantă decizie

Titanul nu este un singur material. Există peste 30 de clase desemnate de ASTM, dar majoritatea cumpărătorilor industriali lucrează într-o listă scurtă de șase. Alegerea unei note greșite este cea mai scumpă greșeală pe care o puteți face.

Gradul 2 este implicit pentru majoritatea cumpărătorilor industriali deoarece echilibrează rezistența la coroziune, prelucrabilitatea și disponibilitatea. Treceți la gradul 5 numai atunci când sarcinile structurale o cer. Alegeți gradul 7 sau gradul 12 când mediul include acizi reducători care ar ataca clasele standard CP.

Specificații dimensionale: Ce să măsori și să verifici

Un disc rotund din titan are patru dimensiuni cheie. Fiecare trebuie să fie specificat în mod clar în comanda dumneavoastră pentru a evita piesele nepotrivite.

Diametrul exterior (OD)

Discurile standard de stoc sunt disponibile de la 10 mm până la 1.000 mm OD , deși majoritatea stocurilor din depozit se grupează între 50 mm și 500 mm. Pentru diametrul exterior de peste 600 mm, așteptați-vă termene de livrare pentru comanda personalizată de 8-14 săptămâni. Specificați clasa de toleranță: h11 (±0,1–0,4 mm) pentru uz industrial general sau h8/h9 pentru ansambluri cu fixare precisă.

Grosimea

Discurile variază de obicei de la 1 mm până la 150 mm grosime . Sub 3 mm, planeitatea devine critică – deformarea în timpul laminarii la cald poate cauza erori de paralelism care depășesc 0,5 mm la 100 mm, ceea ce este inacceptabil pentru aplicații cu supapă sau etanșare. Specificați o toleranță de planeitate (de exemplu, ≤0,2 mm deformare totală a indicatorului) pe orice disc mai subțire de 5 mm.

Grosimea-to-Diameter Ratio

Un raport sub 1:10 (grosime mai mică de 10% din diametru) este considerat un disc subțire și este predispus la distorsiuni în timpul prelucrării și tratamentului termic. Dacă aplicația dvs. necesită un raport mai mic de 1:15, solicitați recoacere de reducere a tensiunii ca parte a condiției de alimentare.

Toleranța la greutate și la masă

Pentru piesele rotative precum rotoarele, toleranța de masă contează la fel de mult ca și toleranța dimensională. Specificați o abatere maximă a greutății de ±0,5% dacă discul va fi folosit într-un ansamblu rotativ echilibrat. Discurile dezechilibrate în aplicații de mare viteză pot induce frecvențe de vibrații care deteriorează rulmenții în mii de ore de funcționare.

Metoda de fabricație: forjat vs. laminat vs. tăiat din bară

Modul în care a fost realizat discul afectează direct proprietățile sale mecanice și integritatea internă. Trei rute de producție domină piața:

• Discul laminat la cald / tăierea plăcii: Cea mai economică variantă. O placă de titan este laminată la cald până la grosime, apoi un semifabricat rotund este tăiat cu plasmă sau cu jet de apă la OD. Structura granulelor este direcțională (anizotropă), ceea ce poate reduce durata de viață la oboseală cu 10-20% față de piesele forjate în anumite orientări ale sarcinii.
• Disc forjat: O țagle este presată sub tonaj într-o formă de disc aproape netă. Aceasta rafinează structura cerealelor, elimină porozitatea și produce proprietăți mecanice izotrope. Aplicațiile aerospațiale și medicale necesită aproape întotdeauna forjare. Costul este, de obicei, de 2–4 ori placă rulată.
• Disc tăiat din bara rotundă: O bară rotundă de titan este tăiată la grosimea necesară. Acesta păstrează structura fină, forjată, a materialului de bară și este ideal pentru diametrul exterior mic (sub 100 mm). Este mai scump pe kilogram decât plăcuța tăiată pentru diametre mari.

Pentru servicii industriale generale (flanșe, distanțiere, utilizare structurală necritică), discurile tăiate cu plăci sunt rentabile. Pentru piese încărcate ciclic sau critice pentru siguranță, specificați întotdeauna forjate.

Opțiuni de finisare a suprafeței și când fiecare contează

Finisajul suprafeței afectează performanța de etanșare, rezistența la oboseală, biocompatibilitatea și costurile de prelucrare în aval. Furnizorii oferă mai multe condiții standard:

• Laminat la cald / ca forjat (Ra 3,2–12,5 µm): Scara de moara prezentă. Cel mai mic cost. Necesită prelucrare înainte de utilizare în majoritatea aplicațiilor. Potrivit ca stoc brut.
• Murat/detartrat (Ra 1,6–6,3 µm): Decaparea acidă îndepărtează depunerile de moara și restabilește stratul de oxid pasiv. Bun pentru rezistența la coroziune fără prelucrare. Frecvent pentru componentele industriei chimice.
• Pământ (Ra 0,4–1,6 µm): Pentru suprafețele de etanșare, locurile de garnitură de precizie și suporturile optice sunt necesare fețe cu sol plat. De obicei, adaugă 15-50 USD/disc pentru OD mici, semnificativ mai mult pentru cele mari.
• Lustruit (Ra <0,4 µm): Lustruit electrostatic sau lustruit mecanic. Obligatoriu pentru dispozitivele medicale implantabile (conformitate cu ISO 10993) și suprafețele de contact igienice cu alimente/farma.
• Anodizat: Strat de oxid electrochimic pentru codificarea culorilor, duritate crescută a suprafeței (~400 HV) sau proprietăți dielectrice îmbunătățite. Anodizarea de tip II este comună în mediile MRO aerospațiale.

Cerințe privind certificările materialelor și trasabilitatea

Nu cumpărați niciodată discuri industriale de titan fără un raport de testare a materialelor (MTR). Un MTR legitim documentează compoziția chimică (îndeplinește ASTM B265, AMS 4928 sau echivalent), rezultatele testelor mecanice (limita de curgere, UTS, alungire), căldura/numărul lotului și acreditarea fabricii (de obicei ISO 17025 sau NADCAP).

Pentru anumite industrii reglementate, se aplică certificări suplimentare:

• Aerospațial: AMS 4928 (Grad 5 bar/billet), AMS 4911 (foaie/placă), Formularul FAA 8130-3 sau Formularul 1 EASA pentru piese navigabile.
• Medical/implantabil: ASTM F67 (CP titan), ASTM F136 (Ti-6Al-4V ELI), ISO 5832-2/3, testare de biocompatibilitate conform ISO 10993.
• Recipiente sub presiune/conducte: ASME Secțiunea II, Partea B (ASTM B265 pentru benzi/foaie/plăci), PED 2014/68/UE pentru piețele europene.
• nucleare: ASTM B265 Grad 12 sau 16, cu NDE suplimentară (inspecție cu ultrasunete sau radiografie) și documentație de achiziție ASME NCA-3800.

Solicitați trasabilitatea completă a căldurii. Un furnizor de renume poate urmări orice disc până la numărul original de căldură de topire la moara de titan - critic pentru analiza defecțiunilor și auditurile de reglementare.

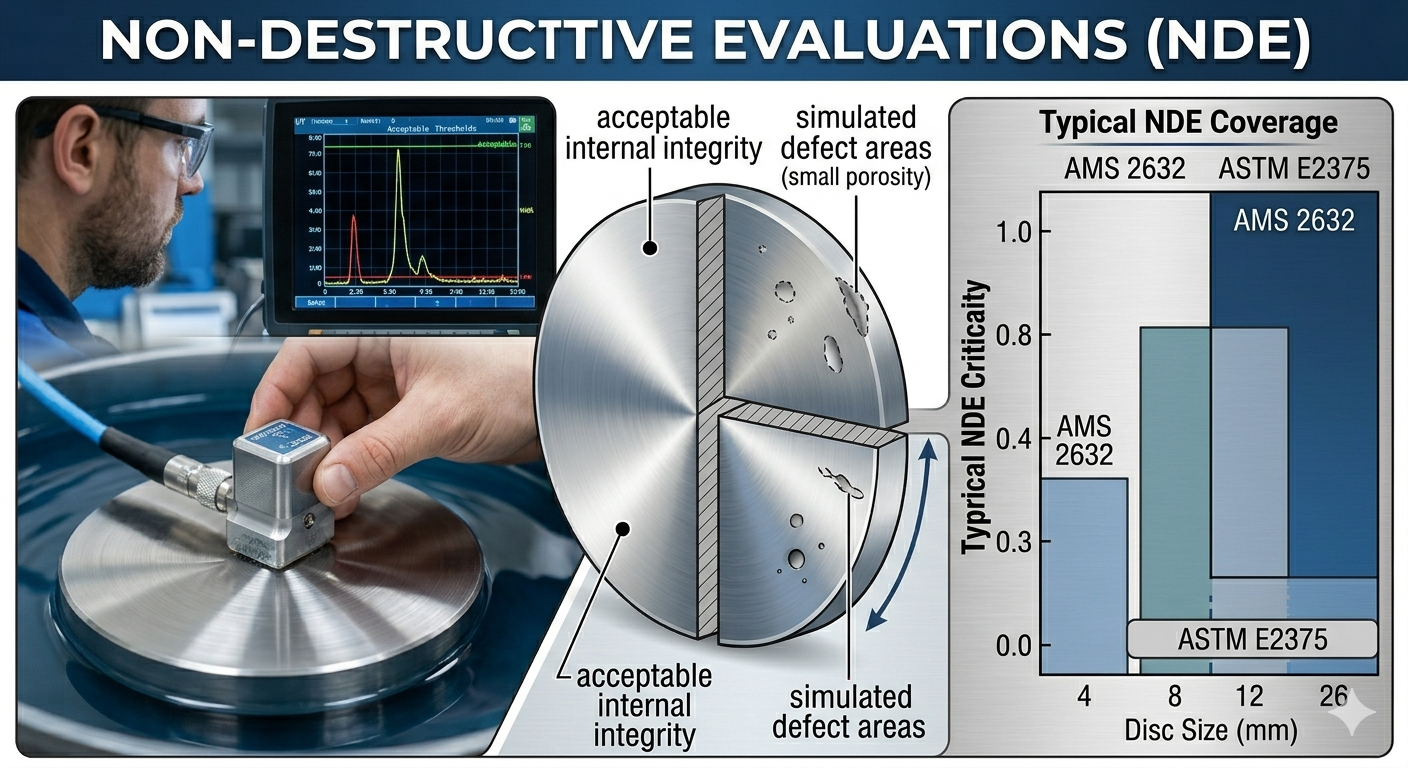

Evaluare nedistructivă: când să o solicitați

Defectele interne — porozitate, incluziuni, laminate — nu pot fi detectate vizual. Pentru discurile care vor suporta sarcini structurale sau care vor fi utilizate în ansambluri critice, specificați NDE în comanda dumneavoastră. Metodele comune includ:

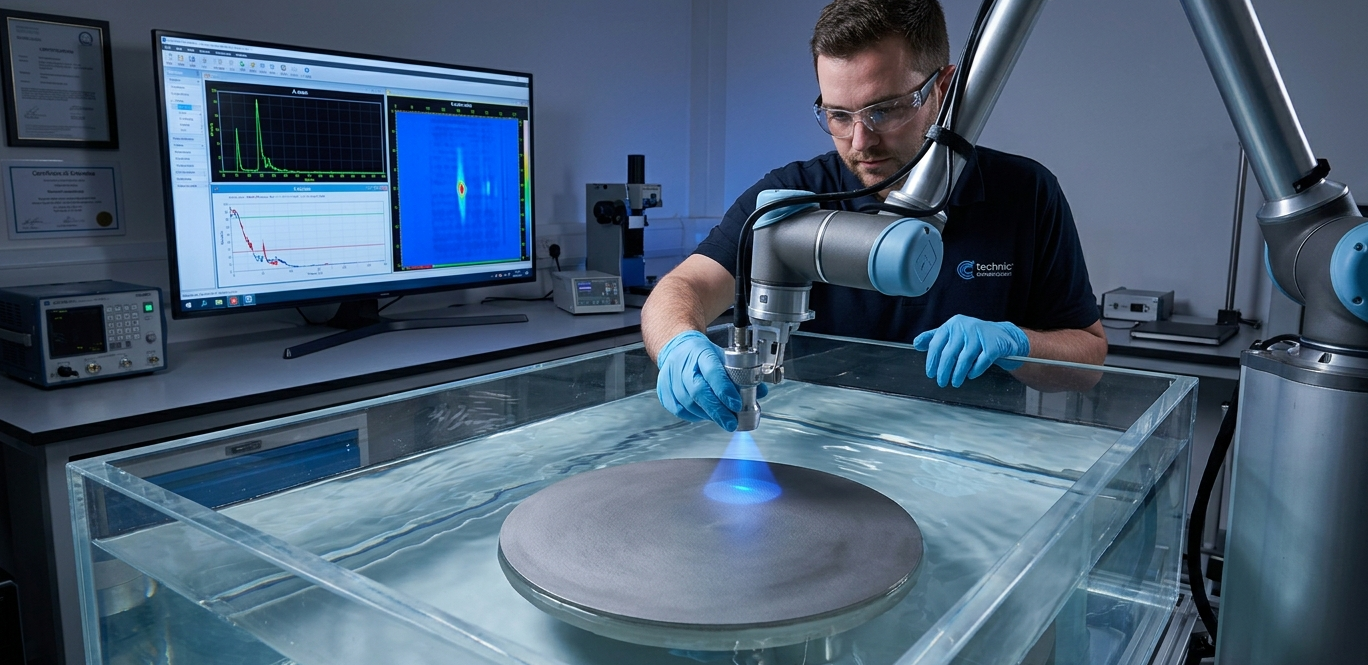

• Testare cu ultrasunete (UT): Metoda NDE primară pentru discuri de titan cu grosimea de peste 12 mm. Detectează defectele volumetrice subterane. Specificați criteriile de acceptare conform AMS 2632 sau ASTM E2375.
• Inspecție lichid penetrant (LPI/FPI): Detectează crăpăturile de suprafață și porozitatea. Cost redus (~10 USD–30 USD per disc pentru dimensiuni standard). Specificați conform ASTM E1417 sau AMS 2647 pentru industria aerospațială.
• Testare radiografică (RT): Imagini cu raze X sau gama pentru structuri interne complexe. Folosit pentru discuri forjate mari în aplicații nucleare și vase sub presiune.

Ca regulă practică: necesită LPI pentru toate discurile critice pentru siguranță și UT pentru discuri forjate cu grosimea de peste 25 mm . Pentru stocurile industriale generale sub sarcini moderate, NDE poate fi omisă pentru a controla costul.

Strategia de aprovizionare: Moara Direct vs. Distribuitor vs. Spot Market

Locul în care cumpărați afectează prețul, timpul de livrare, calitatea documentației și riscul de contrafacere - toate acestea sunt preocupări semnificative în lanțul de aprovizionare cu titan.

Mill Direct

Achiziționarea direct de la producătorii primari (VSMPO-AVISMA, TIMET, ATI, Kobe Steel) oferă cea mai bună trasabilitate și cel mai mic preț pe kilogram la volum. Cantitățile minime de comandă încep de obicei la 500–2.000 kg , cu termene de livrare de 12–20 de săptămâni pentru dimensiuni personalizate. Cel mai bun pentru programe de volum mare, pe termen lung.

Distribuitor certificat

Distribuitorii certificati AS9120B sau ISO 9001 dețin stocuri tăiate la dimensiune, cu trasabilitate MTR completă. Timpii de livrare sunt de obicei 1–3 săptămâni pentru clase și dimensiuni standard. Prima de preț față de direct de moară este de 15–40%, dar cantitățile minime de comandă sunt mult mai mici (uneori chiar și de o bucată). Acesta este canalul corect pentru majoritatea cumpărătorilor industriali.

Piață spot / Piețe online

Piețele online și comercianții spot pot oferi prețuri atractive, dar prezintă un risc ridicat de contrafacere și de evaluare greșită. O investigație a FAA din 2019 a găsit piese din titan cu MTR falsificate în lanțul de aprovizionare aerospațial - o problemă care a persistat în întreaga industrie. Nu cumpărați niciodată discuri de titan critice pentru siguranță de la furnizori spot neverificați fără verificare chimică independentă (analiza XRF sau OES).

Prețuri de referință și factori de cost

Prețul titanului este volatil și este legat de prețurile bureților bruti, costurile cu energia și ciclurile cererii aerospațiale. Cu toate acestea, intervalele de preț aproximative ale distribuitorului pentru discurile de stoc (conform datelor recente ale pieței) oferă repere utile:

Cei mai mari factori de cost dincolo de materia primă sunt: cerințele NDE (10–25%), toleranțele strânse (15–40%), șlefuirea suprafeței (15–100 USD pe disc) și documentația de certificare (50–200 USD pe comandă pentru documentele NADCAP/AS9100).

O listă de verificare practică înainte de a plasa comanda

Utilizați această listă de verificare pentru a verifica că specificațiile dvs. de achiziție sunt complete înainte de a trimite o cerere de ofertă (RFQ):

1. Calitatea de aliaj specificat (de exemplu, gradul 2 conform ASTM B265 sau Ti-6Al-4V conform AMS 4928)
2. Diametrul exterior cu clasa de toleranță declarată (de exemplu, 150 mm ±0,2 mm)
3. Grosimea with flatness tolerance if below 10 mm
4. Ruta de fabricație specificată (forjată / laminată / tăiată cu bară)
5. Starea de aprovizionare declarată (recoace, STA, laminat)
6. Cerințe de finisare a suprafeței (ca decapat, măcinat până la Ra 0,8 µm, lustruit, anodizat)
7. Cerințele NDE listate (LPI conform ASTM E1417, UT conform AMS 2632 sau niciuna)
8. Documente de certificare și trasabilitate solicitate (MTR, C de C, număr de căldură)
9. Cantitatea și orice program de livrare eșalonat
10. Cerințe de ambalare (împachetat individual, barieră împotriva umezelii, stivuire fără contact direct)

Un RFQ complet care acoperă toate cele zece puncte va produce cotații comparabile, de la mere la mere de la mai mulți furnizori și va reduce drastic riscul de a primi piese care eșuează inspecția la intrare.
