Bară de titan – Un metal flexibil și de înaltă rezistență pentru nevoile dvs

De ce bara de titan depășește metalele convenționale

Bară de titan oferă un raport rezistență-greutate de neegalat – de până la dublu față de cel al oțelului inoxidabil 316L – în timp ce rezistă la coroziune în apa de mare, clor și fluide corporale. Dacă aplicația este un element de fixare aerospațial certificat pentru ASTM B348 , un implant ortopedic guvernat de ASTM F136 şi ISO 5832-3 , sau o carcasă de balast de adâncime, evaluată pentru 6.000 m adâncime, bara de titan oferă integritatea structurală pe care niciun alt metal viabil comercial nu o poate egala la o greutate comparabilă.

Acest ghid prezintă date mecanice, comparații grad cu grad, aplicații specifice industriei, considerente de prelucrare și răspunsuri la cele mai stringente întrebări privind achizițiile, astfel încât inginerii și cumpărătorii să poată specifica stocul corect de bare de la prima comşiă.

Clasificarea materialelor și clasele cheie

Stocul de bare de titan este clasificat în clase comercial pure (CP). şi grade aliaje de titan . Cele patru clase CP (Clasele 1–4) diferă doar prin conținutul de oxigen și fier; tipurile de aliaje introduc elemente precum aluminiul și vanadiul pentru a proiecta profile mecanice specifice.

Gradul 1 – Formabilitate maximă

Rezistența maximă la tracțiune (UTS): minim 240 MPa; Limita de curgere: minim 170 MPa; Densitate: 4,51 g/cm³. Baroul de gradul 1, guvernat de ASTM B348 gradul 1 , este cel mai moale grad CP. Este preferat pentru foile de tuburi ale instalațiilor de desalinizare, căptușelile reactoarelor chimice și placarea arhitecturală unde este necesară formarea la rece.

Gradul 2 – Cal de muncă de uz general

UTS: minim 345 MPa; Limita de curgere: minim 275 MPa; Alungire: minim 20%. Cel mai aprovizionat grad CP. Aplicațiile includ schimbătoare de căldură submarine offshore, arbori de elice marine și echipamente de procesare electrochimică. ASTM B348 gradul 2 şi ISO 9001 certificările morii sunt cerințe stşiard.

Gradul 4 – Titanium CP cu cea mai mare rezistență

UTS: minim 550 MPa; Limita de curgere: minim 483 MPa. Folosit în componentele implanturilor chirurgicale și în conductele chimice de înaltă presiune, unde elementele de aliere trebuie evitate din motive de biocompatibilitate sau coroziune.

Gradul 5 (Ti-6Al-4V) – Standard de aur pentru industria aerospațială și medicală

UTS: minim 950 MPa; Limita de curgere: minim 880 MPa; Densitate: 4,43 g/cm³; Limită de oboseală (10⁷ cicluri): ~620 MPa. Aliajul alfa-beta care conține 6% aluminiu și 4% vanadiu. Guvernat de ASTM B348 grad 5 pentru bar industrial si AMS 4928 pentru industria aerospațială. Domină elementele forjate ale palelor turbinei, cadrele structurale de avioane, brațele de suspensie pentru mașini de curse și tulpinile ortopedice cu ciclu înalt.

Gradul 23 (Ti-6Al-4V ELI) – Rafinament de calitate pentru implant

UTS: minim 860 MPa; Limita de curgere: minim 795 MPa; Conținut de oxigen ≤ 0,13% în greutate. Chimia interstițială foarte scăzută (ELI) reduce oxigenul, azotul și fierul pentru a îmbunătăți rezistența la rupere și rezistența la oboseală în medii de încărcare ciclică. Standardul obligatoriu pentru implanturile ortopedice portante: ASTM F136 şi ISO 5832-3 . Folosit în tulpinile șoldului femural, cuștile intersoare ale coloanei vertebrale și barele de bonturi dentare.

Gradul 7 (Ti-0.2Pd) – Rezistență chimică superioară

Adăugarea de paladiu (0,12–0,25%) scade dramatic rata de coroziune în acizi reducători, cum ar fi clorhidric și sulfuric. Preferat pentru echipamentele de proces chimic unde gradul 2 ar suferi coroziune prin fisuri. Guvernat de ASTM B348 grad 7 .

Date de performanță mecanică: bară de titan vs. oțel inoxidabil 316L

Tabelul de mai jos permite analiza substituției directe. Toate valorile de titan fac referire la bara recoaptă conform ASTM B348; Valorile 316L se referă la bara recoaptă ASTM A276.

Cheie la pachet: Bara de titan de gradul 5 atinge o rezistență specifică de 3,5 ori mai mare decât oțelul inoxidabil 316L în timp ce cântărește cu 45% mai puțin pe unitate de volum — un avantaj decisiv pentru structurile critice din punct de vedere al greutății.

Aplicații specifice industriei și standarde de guvernare

Aerospațial și Apărare

Bara de titan reprezintă aproximativ 15-20% din greutatea structurală a aeronavelor comerciale de generație următoare. Aplicațiile critice includ:

• Elemente de fixare și șuruburi ale corpului aeronavei (Clasa a 5-a, AMS 4928 , seria NAS 1352) — înlocuirea șuruburilor din oțel la o treime din penalitatea de greutate
• Piese forjate cu discuri compresoare şi turbine blade root bars ( AMS 4928 / AMS 4965 ) nominal la 315 °C continuu
• Carcase servomotoare hidraulice şi landing-gear beam blanks where fatigue life exceeding 10⁸ cycles is mandatory
• Bare ale corpului de rachete hipersonice (Grad 5 sau Beta-C, ASTM B348 gradul 19 )

Implanturi medicale si ortopedice

Capacitatea de osteointegrare a titanului - legătura directă cu osul viu fără interfață cu țesutul fibros - îl face de neînlocuit în implanturile portante. Bar de gradul 23 ( ASTM F136, ISO 5832-3 ) este mandatat pentru:

• Tulpini femurale de șold şi acetabular shell blanks — machined from 50–80 mm diameter bar
• Șuruburi pediculare spinale şi interbody cage frames — torque-critical thread roots require tight fatigue data
• Bare de bont pentru implant dentar frezat prin sisteme CAD/CAM — gradul 4 sau gradul 23 per ISO 10271
• Plăci de fixare a traumatismului și unghii intramedulare — unde compatibilitatea RMN (neferomagnetică) este esențială

Inginerie marină și submarină

Rata de coroziune a barei de titan în apa de mare este eficientă 0,025 mm/an —față de 0,5–1,5 mm/an pentru 316L — făcând posibile cicluri de service de 25 de ani fără întreținere. Utilizări cheie:

• Tirante pentru recipient sub presiune de adâncime și rezervor de balast nominal la 600 bar (6.000 m adâncime) folosind gradul 5 bar per ASTM B348
• Piese forjate pentru arborele elicei pentru navele navale — gradul 2 asigură imunitate la coroziune fără anozi sacrificiali
• Plăci tubulare pentru schimbător de căldură instalație de desalinizare în clasa a 2-a per ASTM B348 şi ASME SB-348
• Șuruburi rădăcină a palelor turbinei mareice şi mooring anchor pins in Grade 5

Prelucrare chimică și energie

În instalațiile de clor-alcali și reactoarele cu chimie umedă, titanul depășește Hastelloy la un cost mai mic pe unitate de volum. Aplicațiile specifice includ:

• Suporturi pentru electrozi pentru celule electrolitice — Bar de gradul 1 pentru conductivitate și formabilitate maxime
• Arborele reactoarelor pentru acid azotic și acid acetic — Gradul 2 bar, temperatură de serviciu până la 250 °C
• Arborele pompei acidului clorhidric — Gradul 7 (Ti-0,2Pd, ASTM B348 grad 7 ) unde coroziunea cu acid reducător este modul de eroare
• Elemente de fixare a containerelor de depozitare a deșeurilor nucleare — Gradul 12 (Ti-0.3Mo-0.8Ni) pentru rezistență combinată și rezistență la acizi reducători

Motorsport și automobile de înaltă performanță

Reglementările Formula 1 permit titanul în montanții de suspensie, arborii cutiei de viteze și elementele de fixare a roților, unde reducerea greutății se traduce direct în timpul de tură. Bar de grad 5 prelucrat la AMS 4928 prevede a Reducere în greutate cu 40%. peste componente echivalente din oțel, fără pierderi de viață la oboseală la pragul de 10⁷ ciclu.

Dimensiuni standard și specificații de achiziție

Bara de titan este disponibilă în profile rotunde, hexagonale, pătrate și plate (dreptunghiulare). Următorul tabel rezumă dimensiunile stocului standard și specificațiile care reglementează.

Opțiunile de finisare a suprafeței includ: detartrat laminat la cald (HRD) , recoacet strălucitor trasat la rece (CDBA) și șlefuit fără centru (toleranță ±0,05 mm). Aplicațiile aerospațiale și medicale impun, de obicei, bara de sol fără centru cu trasabilitatea certificatului de moară până la numărul de căldură.

Prelucrarea barei de titan: provocări și bune practici

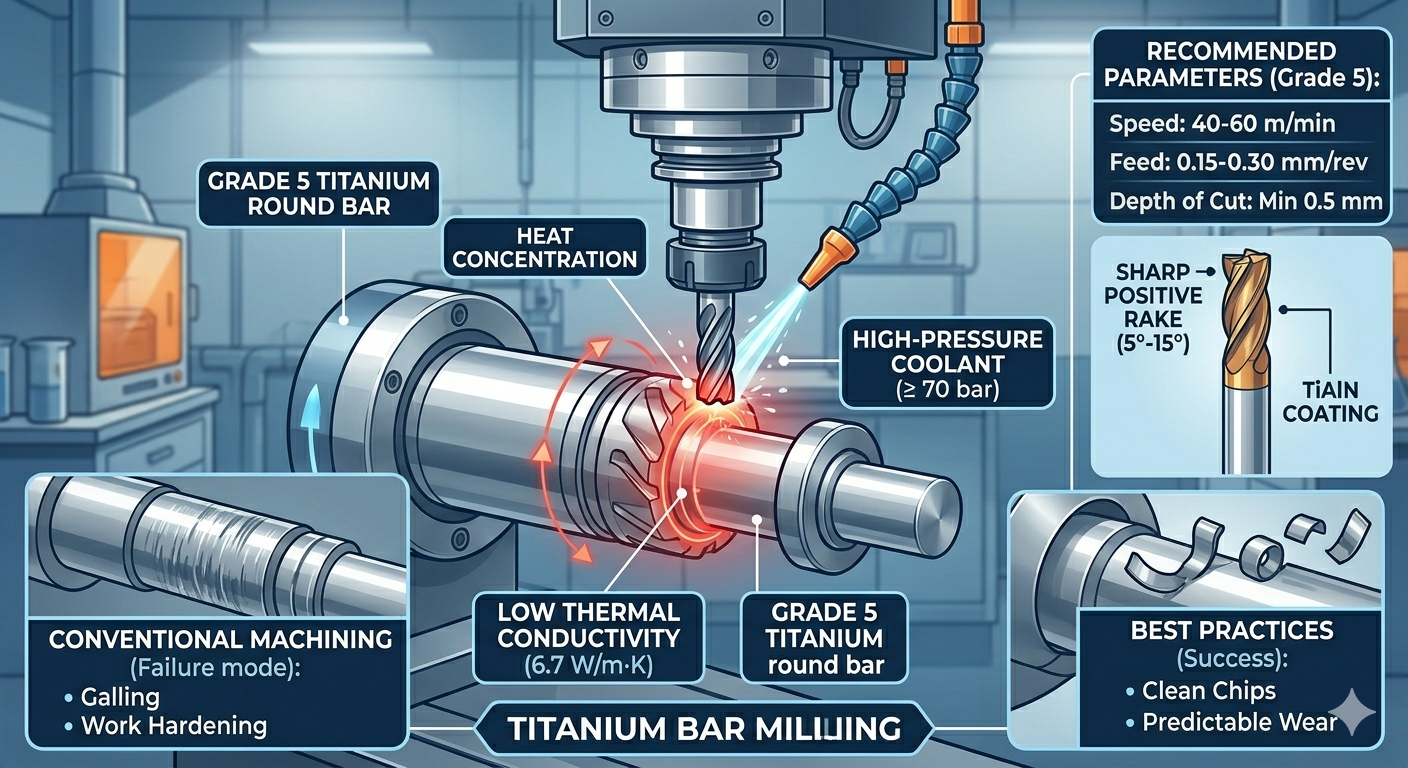

Conductivitate termică scăzută a titanului ( 6,7 W/m·K pentru clasa a 5-a , față de 16,3 W/m·K pentru 316L) face ca căldura să se concentreze la muchia de tăiere, mai degrabă decât să se disipeze prin cip. Fără parametrii de proces corecți, muchia încorporată, întărirea prin lucru și uzura sculei au ca rezultat defecțiunea rapidă a inserției și respingerea dimensională.

Parametrii de strunjire recomandați pentru bara de gradul 5

• Viteza de taiere: 40–60 m/min (inserție cu carbură neacoperită sau acoperită cu TiAlN, ISO K10–K20)
• Rata de avans: 0,15–0,30 mm/tur pentru a menține ruperea așchiilor și pentru a evita frecarea
• Adâncimea de tăiere: Minim 0,5 mm pentru a tăia sub stratul întărit la lucru din trecerile anterioare
• Lichidul de răcire: Lichidul de răcire de înaltă presiune la ≥ 70 bar îndreptat către zona de tăiere este obligatoriu
• Geometria sculei: Grebla pozitivă ascuțită (5°–15°) pentru a minimiza forța de tăiere și generarea de căldură

Note de frezare și găurire

Pentru frezare Grad 5 bar, frezare în urcare (convențional: evitat) cu Freze de capăt acoperite cu TiAlN cu 3–5 caneluri la 60–80 m/min viteza de suprafață menține durata de viață a sculei peste 30 de minute pe muchie. Forarea necesită lichid de răcire prin ax; Ciclurile de găurire cu ciocănit cu ciocăniri de 1× diametru previn împachetarea așchiilor și griparea termică în găurile adânci.

Clasele CP (Clasele 1–2) aproximativ cu 30% mai ușor decât gradul 5 datorită rezistenței mai scăzute, dar natura lor gumosă necesită încă unelte ascuțite și un control pozitiv al așchiilor.

Cerințe de asigurare a calității și certificare

Achiziția de bare de titan pentru aplicații critice trebuie să specifice următorul lanț de documentație pentru a asigura trasabilitatea și conformitatea:

1. Certificatul de testare al morii (MTC) conform EN 10204 3.1 sau 3.2 — compoziția chimică urmăribilă în funcție de numărul de căldură și rezultatele testelor mecanice
2. Declarație de conformitate ASTM B348 sau AMS 4928 — confirmarea conformității specificațiilor pentru gradul aplicabil
3. Raport de testare cu ultrasunete (UT). — obligatoriu pentru bara aerospațială > 50 mm diametru conform AMS 2631 / ASTM E2375
4. Analiză chimică (OES sau ICP) — verificarea conținutului de oxigen pentru gradul 23 ELI (≤ 0,13 % în greutate conform ASTM F136
5. Certificat ISO 9001:2015 / AS9100D Sistem de management al calității de la fabrică — cerut de majoritatea producătorilor OEM din domeniul aerospațial și medical de nivel 1
6. Declarație REACH/RoHS pentru gradul 7 (conținutul de paladiu necesită divulgarea mineralelor de conflict în lanțurile de aprovizionare din UE)

Ghid de selecție a notelor după aplicație

Întrebări frecvente

Î1: Care este diferența dintre bara de titan de gradul 5 și gradul 2 și cum aleg?

Clasa 2 este titan pur comercial: fără elemente de aliere, UTS 345 MPa , rezistență excelentă la coroziune și formabilitate ușoară la rece. Este alegerea rentabilă pentru echipamentele de proces chimic, schimbătoarele de căldură marine și instrumentele medicale care nu suportă sarcini structurale. Gradul 5 (Ti-6Al-4V) este un aliaj alfa-beta cu UTS 950 MPa — de aproape 3 ori mai puternic — dar costă cu 20–30% mai mult pe kilogram și este semnificativ mai greu de prelucrat. Alegeți gradul 5 ori de câte ori componenta este portantă, critică la oboseală sau greutatea trebuie redusă la minimum. Alegeți gradul 2 când rezistența la coroziune este motorul principal și sarcinile mecanice sunt scăzute.

Î2: De ce bara de titan este dificil de prelucrat în comparație cu oțelul inoxidabil?

Trei proprietăți se combină pentru a face titanul dificil: (1) Conductivitate termică scăzută (6,7 W/m·K) înseamnă că căldura nu poate scăpa prin cip - se acumulează la vârful sculei, accelerând uzura; (2) Reactivitate chimică ridicată la temperatură ridicată face ca titanul să se sude (fier) pe muchia de tăiere, producând muchia acumulată; (3) Călirea prin muncă —suprafața se întărește în timpul fiecărei treceri, astfel încât următoarea trecere trebuie să taie sub acel strat. Gestionarea corectă a vitezei de tăiere (≤ 60 m/min), a lichidului de răcire de înaltă presiune (≥ 70 bar), a sculelor ascuțite cu greblare pozitivă și a adâncimii de tăiere de minim 0,5 mm rezolvă toate cele trei probleme și oferă o durată de viață previzibilă a sculei.

Î3: Este bara de titan cu adevărat biocompatibilă? Ce standarde confirmă acest lucru?

Da. Titanul formează un strat de oxid TiO₂ stabil, inert, care previne eliberarea ionilor în țesut. Decenii de dovezi clinice confirmă o citotoxicitate neglijabilă și nicio raportare de răspuns alergic sistemic - spre deosebire de aliajele care conțin nichel. Pentru conformitatea cu reglementările, biocompatibilitatea este guvernată de ISO 10993-1 (evaluarea biologică a dispozitivelor medicale) și ISO 10993-5 (testare de citotoxicitate). Conformitatea la nivel de material este confirmată de ASTM F136 (Grad 23 pentru implanturi) și ISO 5832-3 . Rețineți că unii pacienți prezintă sensibilitate la vanadiu; în aceste cazuri, aliaje fără vanadiu precum Ti-6Al-7Nb (ISO 5832-11) sunt specificate în schimb.

Î4: Bara de titan poate fi sudată și ce măsuri de precauție sunt necesare?

Bara de titan poate fi sudată folosind Sudarea GTAW (TIG). cu sârmă de umplere de calitate. Cerința critică este ecranare cu gaz inert : titanul absoarbe oxigenul, azotul și hidrogenul peste 400 °C, provocând fragilizarea. Acest lucru necesită scuturi de gaz în spate și în spate (99,999% argon), curățarea zonei de sudură (ștergere IPA, fără grăsime) și control strict al temperaturii între treceri sub 150 °C. Calitatea sudurii este verificată per AWS D1.9 (titan structural) sau ASME Secțiunea IX (echipamente sub presiune). Tratamentul termic post-sudare (PWHT) la 540–600 °C în vid sau argon este utilizat pentru a reduce stresul rezidual în sudurile de gradul 5.

Î5: Cum se compară bara de titan cu aliajele de aluminiu pentru reducerea greutății aerospațiale?

Aliajele de aluminiu (de exemplu, 7075-T6: UTS 572 MPa, densitate 2,81 g/cm³, rezistență specifică ~204 MPa·cm³/g) se potrivesc sau depășesc ușor titanul de gradul 5 ca rezistență specifică la temperatura camerei. Cu toate acestea, titanul păstrează proprietăți mecanice complete la 315 °C unde aluminiul se degradează brusc peste 150 °C. Titanul oferă, de asemenea, rezistență superioară la coroziune fără tratament de suprafață și oferă un prag de oboseală mai mare. Alegerea inginerească este: aluminiu pentru structuri non-termice, sensibile la costuri; titan pentru aplicații cu secțiuni fierbinți, critice la oboseală sau în mediu coroziv, unde masa este, de asemenea, constrânsă.
